Guest Mode VS Privilage Mode VS Global Mode

Guest Mode VS Privilage Mode VS Global Mode

Akhirnya saya bisa update tentang cisco nih hehehe :D pada materi kali ini membahas tentang mode yang ada pada cisco. Pada cisco terdapat tiga tingkatan mode, dari mode yang paling bawah sampai yang paling tinggi, yakni guest mode,privilage mode, dan global mode. Dari setiap mode memiliki tingkatan tersendiri.

1.     Guest mode

Guest mode hanya bisa digunakan untuk mengecek status dari router/switch, kenapa ?? karena perintah yang disediakan pada guest mode sangatlah terbatas. Perhatikan yang diberi warna merah, itu merupakan tanda dari guest mode “>”.

2.     Privilage mode

Privilage mode merupakan tingkat kedua setelah guest mode. Tuliskan “enable” maka akan secara otomatis kita berada di privilage mode. Disini kita bisa melihat konfigurasi-konfigurasi router/switch. Perintah yang disediakan pada privilage mode lebih banyak dari guest mode, kenapa ?? karena dalam privilage mode kita bisa melihat konfigurasi bukan hanya status Perhatikan yang diberi warna merah, itu merupakan tanda dari privilage mode “#”.

3.     Global Mode

Global mode merupakan tingkat tertinggi dari semua mode yang ada di cisco. Pada mode ini kita bisa melakukan konfigurasi, melihat konfigurasi dan status dari router/switch. Perintahnya jauh lebih banyak dari guest mode dan privilage mode. Perhatikan yang diberi warna merah, itu merupakan tanda dari global mode “(config)#”.

Oh ya di cisco juga terdapat shortcut keyboard, berikut contoh dari shortcut keyboard :

a.     Tab = untuk melengkapi perintah

b.    Ctrl+C = untuk keluar dari global mode ke privilage mode

c.    Ctrl+Z =  untuk keluar dari global mode ke privilage mode

d.    Ctrl+A = untuk pindah ke awal perintah

e.     Ctrl+E = untuk piindah ke akhir perintah

f.     Ctrl+D = untuk menghapus karakter sebelah kanan (sama dengan “Delete”)

g.     Ctrl+P = digunakan untuk melihat perintah kita sebelumnya (sama dengan “UP/atas” pada keyboard)

h.    Ctrl+U = untuk menghapus satu baris perintah

Sekian materi tentang mode yang ada pada cisco, jangan lupa share ke temen-temen dan juga like fanspage saya jika bermanfaat. Salam admin kegiatanecahit.blogspot.com

Install Mikrotik Pada GNS3

Install Mikrotik Pada GNS3

Apasih GNS3 itu ?? GNS3 itu merupakan aplikasi untuk virtualisasi, contohnya kayak VirtualBox,VMWare,dll. Terus apa bedanya GNS3 dengan aplikasi virtualisasi lainnya ??? bedanya yakni, contohnya kita pakai mikrotik. Satu worksheet pada GNS3 bisa terdapat lebih dari 1 mikrotik, selain itu juga bisa membuat topologi yang akan kita gunakan. Nah itu merupakan kelebihan GNS3 dengan aplikasi virtualisasi lainnya. Pada materi kali ini kita akan fokus tentang bagaimana cara instal mikrotik pada GNS3.

Pertama kita buat file “.img”  , tapi sebelum itu kita tampilkan extensi setiap file sehingga kita mudah untuk mencari file yang berextensi “ .img”.

Buka organize,kemudian folder and serch options

Kemudian uncheck bagian yang berwarna merah, jika sudah klik apply kemudian ok. Oh ya jangan lupa kita copy iso mikrotik ke direktori qemu-0.11.0 yang berada di dalam folder GNS3.

Selanjutnya buka start dan ketikkan “Command Prompt”, kemudian buka menggunakan run as administrator.

Setelah kita masuk ke Command Prompt (cmd)

Baris 1 ; masuk ke direktori dimana kita copy iso mikrotik tadi

Baris 2 ; membuat file “.img”

Baris 3 ; install mikrotik yang telah kita buat tadi

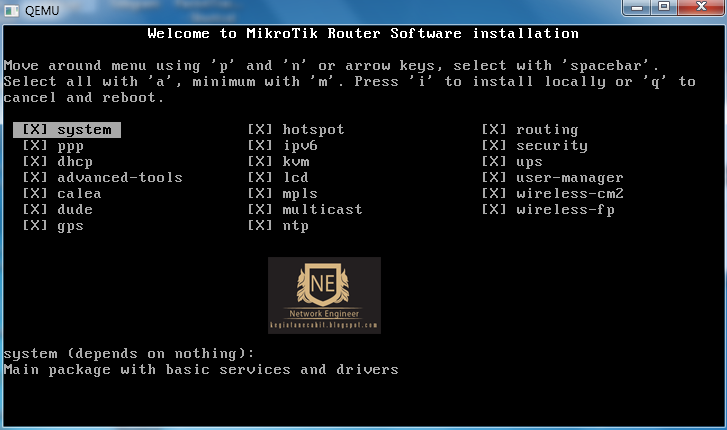

Setelah baris 3 selesai, maka akan muncul tampilan seperti ini !!! jangan kaget ini merupaka startup saat kita akan melakukan installasi mikrotik. Nah sekarang kita pilih semua service yang akan kita install pada mikrotik (tekan a ) setelah itu kita instal (tekan i). Kemudian kita pilih “No” lanjut “Yes”

Nah sekarang kita masuk ke direktori GNS3\qemu-0.11.0, perhatikan kotak warna merah, mikrotik yang kita sudah jadi

Sekarang kita lanjut ke GNS3 nya, buka GNS3 kemudian ikut langkah berikut

Pilih QEMU VMs, kemudian klik new, biarkan type default ! kemudian next

Isikan nama device yang digunakan, disini saya beri nama Mikrotik, kemudian next

Biarkan tetap default

Sekarang kita input file mikrotik yang telah dibuat tadi, jika ada peringatan pilih “No”

Buka all device, perhatikan bahwa mikrotik yang diinput tadi sudah terdeteksi. Selanjutnya kita drag mikrotik ke worksheet GNS3.

Kemudian klik kanan start, klik kanan lagi console.

Tunggu sampai proses booting selesai. Sekarang mikrotik sudah siap digunakan.

Gimana ?? nggak susah kan ?? pastinya nggk susah lah :D Nah sekian dulu tutorial dari saya, ada kurangnya mohon maaf, oh ya jangan lupa share ke temen-temen dan juga like fanspage saya jika bermanfaat. Salam admin kegiatanecahit.blogspot.com

Uninstall Loopback Adapter

Uninstall Loopback Adapter

Kemaren kan kita udah belajar cara install loopback adapter, masih ingat kan caranya ?? kalo lupa silahkan baca Install Loopback Adapater, sekarang kita belajar unsintallnya juga. Gak usah ribet-ribet kata-katanya langsung aja kita ngelab :D

Pertama buka windows atau start, kemudian ketikkan “Device Manager”, tanpa petik seperti gambar dibawah

Kemudian kita pilih adapternya kemudian kita klik kanan, ikuti petunjuk pada gambar.

Kita tunggu sampai proses uninstal selesai,  lihat list yang ada pada Device Manager apakah masih ada apa tidak. Untuk lebih jelasnya kita lihat langsung pada network and sharing center saja, biar mudah. Tuh kan udah gak ada loopback adapternya

Yah untuk materi kita kali ini cukup disini saja, ada kurangnya mohon maaf, oh ya jangan lupa share ke temen-temen dan juga like fanspage saya jika bermanfaat. Salam admin kegiatanecahit.blogspot.com

Install Loopback Adapter

Install Loopback Adapter

Waduh udah lama banget nih gak update materi nih, kebanyakan update status di sosmed :v hahaha :D, Nah  untuk materi kita kali ini adalah tentang loopback adapter, apasih loopback adapter ?? loopback adapter itu adalah adapter network yang termasuk dalam kategori virtual, jadi dalam satu LAN Card bisa lebih dari satu adapter. Terus fungsinya buat apa ?? fungsinya sangatlah banyak, salah satunya untuk melakukan remote mikrotik dari GNS3 dari PC lokal (asli). Sekarang kita lanjut lakukan install loopback adapternya.

Pertama kita buka windows run (win+R), kemudian ketikkan hdwwiz.exe

Kemuian kita enter, selanjutnya kita klik next

Pilih yang Install (Advance) lalu next

Pilih Network adapter lalu next

Pilih manufacture Microsoft dan network adapter Microsoft Loopback Adapter, kemudian next

Tunggu sampai proses instalasi selesai kemudian next

Sekarang kita cek pada network and sharing center apakah adapter yang kita install tadi sudah ada apa belum, jika belum silahkan restart PC

Gimana ?? mudah bukan untuk melakukan instal loopback adapter, pastinya mudah lah. jika kurang jelas silahkan lihat link video install loopback adapter. Nah sekian dulu tutorial dari saya, ada kurangnya mohon maaf, oh ya jangan lupa share ke temen-temen dan juga like fanspage saya jika bermanfaat. Salam admin kegiatanecahit.blogspot.com

Console vs VTY Pada Cisco Part 2

Console vs VTY Pada Cisco Part 2

Kemarin kan kita sudah bahas tentang console, sekarang saatnya kita bahas tentang vty, vty itu merupakan interface virtual yang berada pada router maupun switch. funsinya vty itu buat  tiiiiiiiit .Langsung aja kita ngelab, topologi yang digunakan sama dengan yang sebelumnya.

Masih ingat kan berapa ip address yang digunakan ?????? kalo gitu ini deh bocorannya 192.168.10.0/24

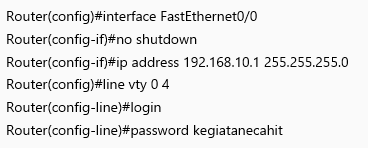

Lanjut kita konfigurasi ip address dan vty nya. Pada baris keempat vty 0 4 adalah interface virtual yang bisa diakes, tergantung berapa interface virtual yang akan kita gunakan, tapi default penggunaanya ada 5 yakni 0 sampai 4.

Ketikkan exit sampai 3x, sehingga kita berada pada mode user.

Sekarang kita konfigurasi client

Pastikan client bisa melakukan ping ke server dan coba remote router melalui telnet.

Gimana ?????? udah tau kan bedanya console sama vty ?????? jadi gini console itu diguanakan untuk akses atau user verivication ke router atau switch, selain itu console merupakan interface fisik atau interface yang bisa dilihat. Sedangkan vty merupakan interface virtual atau interface yang tidak terlihat dan digunakan untuk meremote router atau switch melalui telnet ataupun ssh.

Sekian artikel tentang perbedaan console dan vty, dan jangan lupa share ke temen-temen jika artikel ini bermanfaat. Salam dari admin kegiatanecahit.blogspot.com

Console vs VTY Pada Cisco Part 1

Console vs VTY Pada Cisco Part 1

Apasih console sama vty itu ??? console adalah port atau interface yang berada pada router maupun switch pada cisco, sedangkan vty itu adalah interface yang bersifat virtual alias virtual interface alias tidak ada jika dilihat secara langsung alias ghoib hahahaha :D :D :D,,,, trus fungsinya buat apa ??? fungsinya buat tiiiiiiiiiiiiiiiiiiiiiiiiiiiit ,nanti pada akhir artikel akan dijelaskan fungsinya.. ,,nah gimana ??? paham kan ??? nah gini aja deh langsung aja kita lakukan eksperimen, eh maksutnya ngelab biar kita paham. Pertama kita akan menggunakan console.

Pertama kita buat topologi seperti ini, oh iya pada topologi kali ini kita menggunakan ip address 192.168.10.0/24 loh !!!

Setelah itu kita konfigurasi ip address pada router, kemudian kita langsung konfigurasi consolenya.

Perhatikan baris ke-4, pada line console 0 , maksut dari 0 adalah urutan port console tersebut, pada dasarnya/defaultnya jumlah port console pada cisco adalah 1, dan diawali dengan 0

Sekarang ketikkan exit 3x sampai ke mode user atau seperti gambar di atas, nah gimana ada perbedaan apa tidak saat pertama kita mau config pada router ??? gambar di atas menunjukkan bahwa konfigurasi kita berhasil, dan isikan password sesuai dengan yang kita buat tadi.

sekarang kita konfigurasi client

Kemudian kita lakukan ping dan coba kita remote menggunakan telnet.



Gimana,, sudah bisa kan ?????? sekian dulu tentang CONSOLE VS VTY, tentang vty akan kita bahas setelah ini, dan tentang perbedaanya akan ada di akhir nanti hahaha

Konversi Bilangan Biner, Octal, Desimal, dan HexaDesimal

Koversi Bilangan

    Koversi Bilangan

Konversi bilangan adalah cara bagaimana kita merubah suatu jenis bilangan ke jenis bilangan lainnya, dengan nilai yang sama.Konversi bilangan terdiri dari 4 jenis, yakni :

A.      Biner, yakni bilangan basis 2 yang terdiri dari “0 & 1”, biasanya ditulis dengan cara "100(2)"

B.     Octal, yakni bilangan basis 8 yang terdiri dari “0,1,2,3,4,5,6,7” biasanya ditulis dengan cara "88(8)"

C.      Desimal, yakni bilangan basis 10 terdiri dari “0,1,2,3,4,5,6,7,8,9”, biasanya ditulis dengan cara "985(10)"

D.     HexaDesimal, yakni bilangan basis 16, terdiri dari “0,1,2,3,4,5,6,7,8,9,A,B,C,D,E,F” (untuk bilangan di atas sembilan alias 10,11,dst menggunakan alfabet) biasanya ditulis dengan cara "4EF(16)"

Nah itu merupakan jenis-jenis bilangan, sekarang lanjut ke konversi bilangannya !!

1.    Biner menjadi desimal

1001₍₂₎ = ..... ₍₁₀₎

2.   Oktal menjadi desimal

721₍₈₎ = ......₍₁₀₎

3.   HexaDesimal menjadi desimal

8A2₍₁₆₎ = .....₍₁₀₎

4.   Desimal menjadi biner

10₍₁₀₎ = ......₍₂₎

5.   Desimal menjadi oktal

80₍₁₀₎ = .....₍₈₎

6.   Desimal menjadi hexadesimal

1263₍₁₀₎ = ....₍₁₆₎

Nah itu merupakan cara konfersi bilangan, untuk bilangan 10 ke atas harus kita rubah menjadi alfabet. Oh ya yang harus diingat saat kita melakukan konversi bilangan, maka harus melewati konversi bilangan desimal terlebih dahulu !!!! Contohnya dari bilangan oktal ke bilangan biner

Jenis-jenis Jaringan

Sebelum kita membahas tentang Jenis-jenis jaringan komputer PAN, LAN, MAN dan WAN, kita harus mengetahui pengertian dari jaringan komputer itu sendiri. kali ini saya akan membagikan artikel yang membahas tentang Jenis-jenis jaringan komputer.

Pengertian dari jaringan komputer secara umum adalah hubungan antara dua atau lebih sistem komputer melalui media komunikasi untuk melakukan komunikasi data satu dengan yang lainnya. Nah dalam jaringan komputer memiliki beberapa jenis. Dari jaringan yang sederhana sampai jaringan yang mencakup secara luas. Silahkan simak apa saja jenis-jenis jaringan pada komputer dibawah ini :

Jenis-jenis Jaringan Komputer

1. PAN (Personal Area Network)

PAN adalah singkatan dari personal area network. Jenis jaringan komputer PAN adalah hubungan antara dua atau lebih sistem komputer yang berjarak tidak terlalu jauh. Biasanya Jenis jaringan yang satu ini hanya berjarak 4 sampai 6 meter saja. Jenis jaringan ini sangat sering kita gunakan. contohnya menghubungkan hp dengan komputer.

2. LAN (Lokal Area Network)

LAN adalah singkatan dari lokal area network. Jenis jaringan LAN ini sangat sering kita temui di warnet-warnet, kampus, sekolah ataupun perkantoran yang membutuhkan hubungan atau koneksi antara dua komputer atau lebih dalam suatu ruangan.

3. MAN (Metropolitan Area Network)

MAN singkatan dari metropolitan area network. Jenis jaringan komputer MAN ini adalah suatu jaringan komputer dalam suatu kota dengan transfer data berkecepatan tinggi yang menghubungkan suatu lokasi seperti sekolah, kampus, perkantoran dan pemerintahan. Sebenarnya jaringan MAN ini adalah gabungan dari beberapa jaringan LAN. Jangkauan dari jaringan MAN ini bisa mencapai 10 - 50 kilo meter.

4. WAN (Wide Area Network)

WAN singkatan dari wide area network. WAN adalah jenis jaringan komputer yang mencakup area yang cukup besar. contohnya adalah jaringan yang menghubugkan suatu wilayah atau suatu negara dengan negara lainnya.
